大型粉煤灰鋼板庫的均化及出料工藝原理

1大型粉煤灰鋼板庫的卸出料工藝原理

1.1結構組成

大型粉煤灰鋼板庫是一種落地式鋼板倉，其結構組成見附圖一

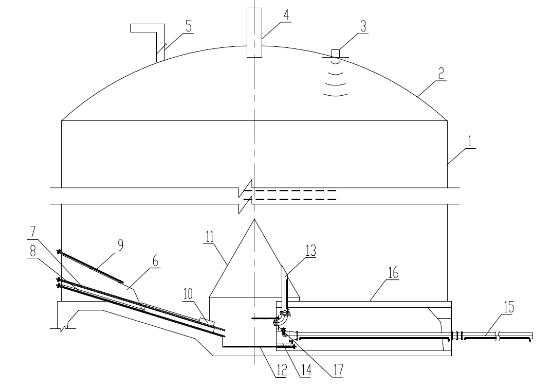

附圖一   大型粉煤灰鋼板庫結構原理圖

1—庫體；2—庫頂；3—料位計；4—入料管；5—安全閥；6—導料錐；

7—環形內區流化棒及卸料管；8—環形外區流化棒及卸料管；9—破拱流化棒；10—料封管；11—封閉減壓錐（均化室）；12—中心區流化棒；13—垂直下料管；14—發送器；15—出料管道；16—廊道；17—人孔及觀察孔 。

1.2出料原理

在大型粉煤灰儲庫底部中心建有一錐形封閉減壓錐，在減壓錐底部配置物料活化氣力裝置（帶料可抽出流化棒），側板配置物料發送器，頂部配置垂直卸料管。庫底板與水平面程17°的卸料傾角，根據庫體直徑不同可分為50個以上的充氣區。卸料充氣區分外環充氣區和內環充氣區，并在外區兩相鄰導料槽間設置導料錐，構成V型卸料單元。當輪流向某一充氣區送入羅茨風機氣體時，該區物料呈流態化，并通過導料管流入中心區減壓錐中，進入減壓錐的物料經充氣攪拌成為活化物料，具有較好的流動性，經發送器的集料、射流作用，進入輸送管道內，完成鋼板庫的出料。

1.3 大型粉煤灰儲庫的出庫輸送工藝方式

用斜槽或氣力輸送管道將物料送入提升機，再經斜槽送入汽車散裝庫或配料倉。

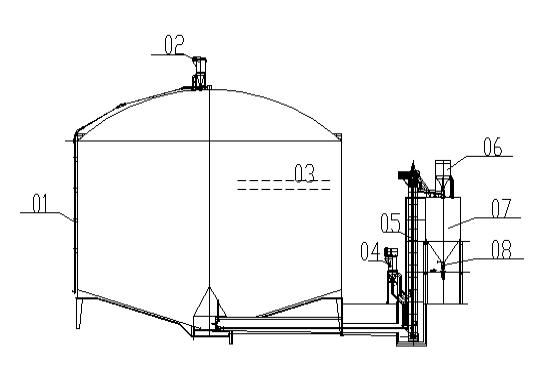

附圖二：

1--入庫送灰管道、2—庫頂收塵器、3—大型鋼板倉、4—提升機收塵器、5—出庫提升機、6—散裝倉收塵器、7—散裝倉、8—汽車散裝機、

2  本工程說明

2.1設計原則

擬建設一座儲量為7萬立米的大型粉煤灰鋼板儲存庫，為冬季綜合利用少的時候儲存成品細灰使用。

2.1.1 物料特性。

物料名稱：  粉煤灰

物料溫度：  ≤170℃

計算容積時，飛灰堆積密度按0.75t/m³

計算荷重時，飛灰堆積密度按1.4t/m³

2.1.2 鋼儲灰?guī)?/u>安裝地點：露天布置
